Diagnoskabel instruktion

USB diagnoskabel OBD1 1984-1995

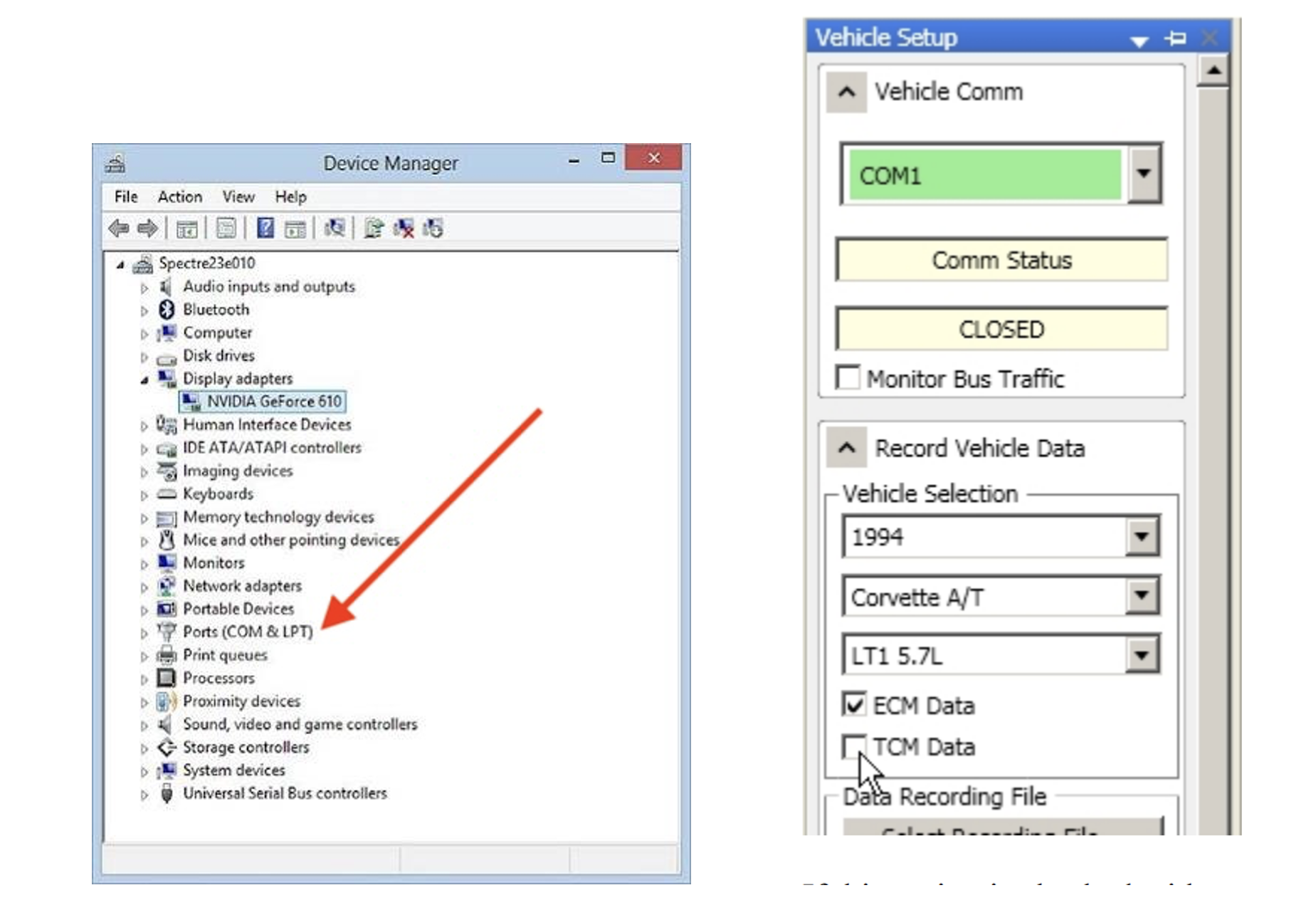

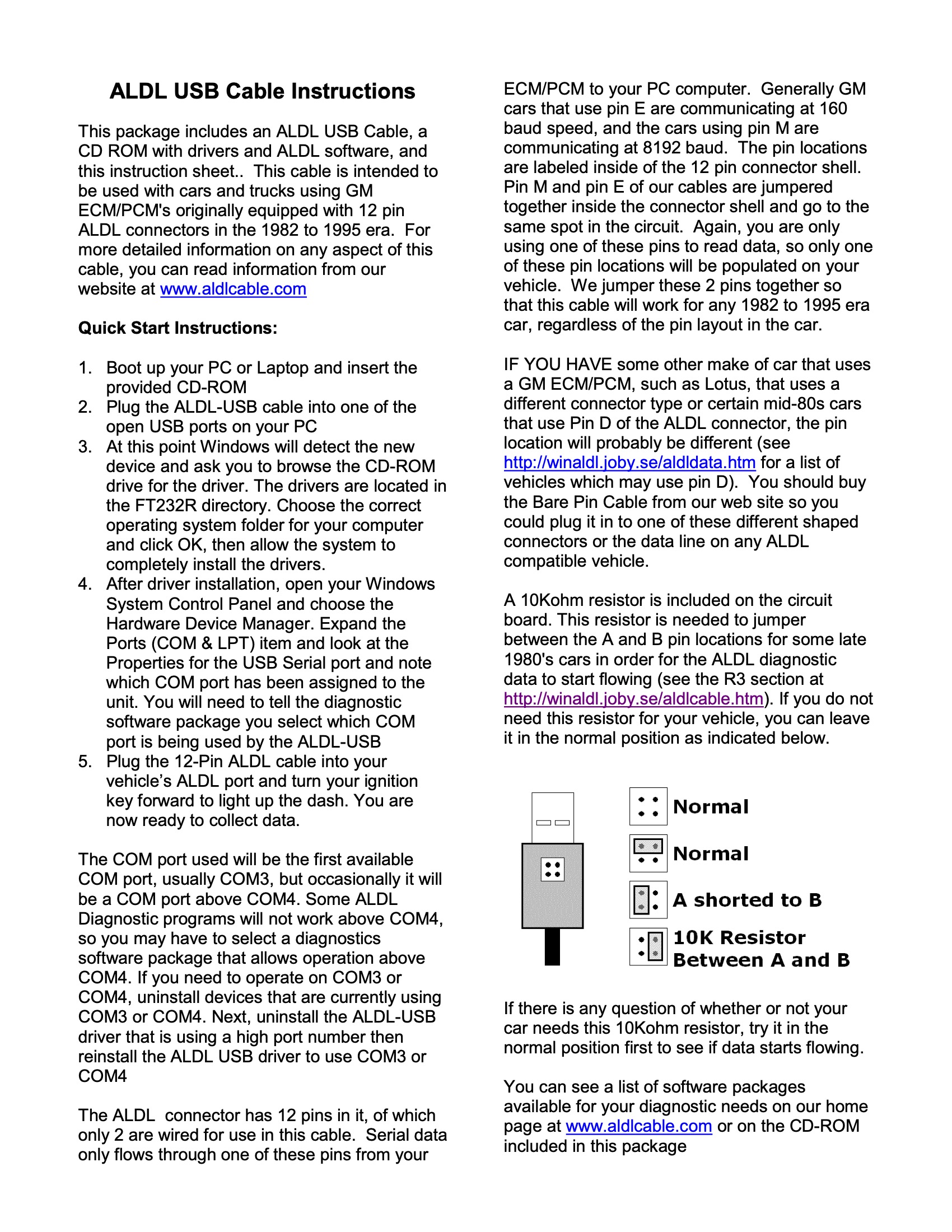

Mjukvaran som du använder för att scanna systemet behöver en så kallad com-port. När USB-kabeln kopplas till datorn så skapas denna port och får ett nummer, exempelvis 5. Detta går att se i Windows Enhetshanterare (Device Manager). Se bild. I sökfälltet vid Start kan du skriva Enhetshanterare så visas det var den finns. Listan har en rad med Ports (COM & LPT). När du sätter i USB-kontakten i datorn ska det dyka upp ett Com-portnummer under raden och då är kabeln identifierad och fungerar. I programmet som används för att scanna måste denna com-port väljas i Inställningar (Settings) Till höger visas hur det ser ut i programmet DataCat.

DataCat används till TPI 1985-92, LT1 1992-95 http://www.tunercat.com/tnr_desc/sw_dwnload.html

Till LT1 1992-1995 fungerar också Scan94/95

Till TBI  och TPI MAF 1984-1989 används WinALDL.

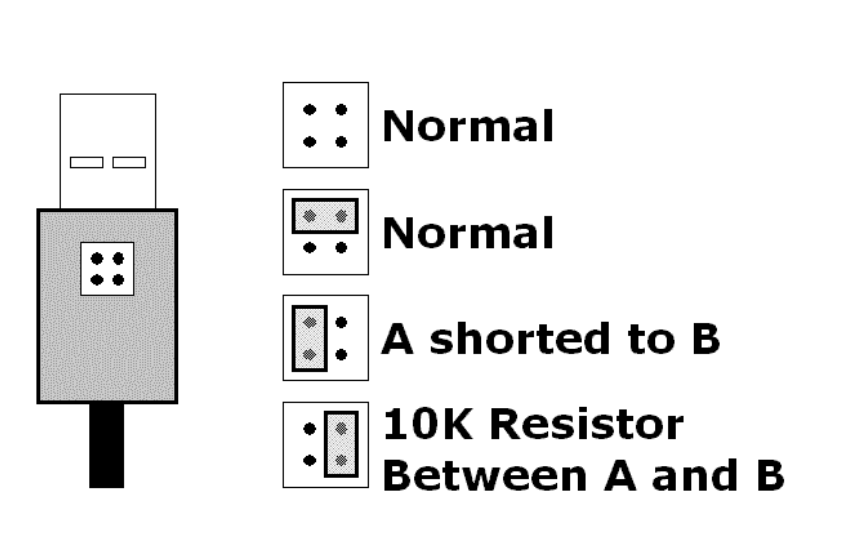

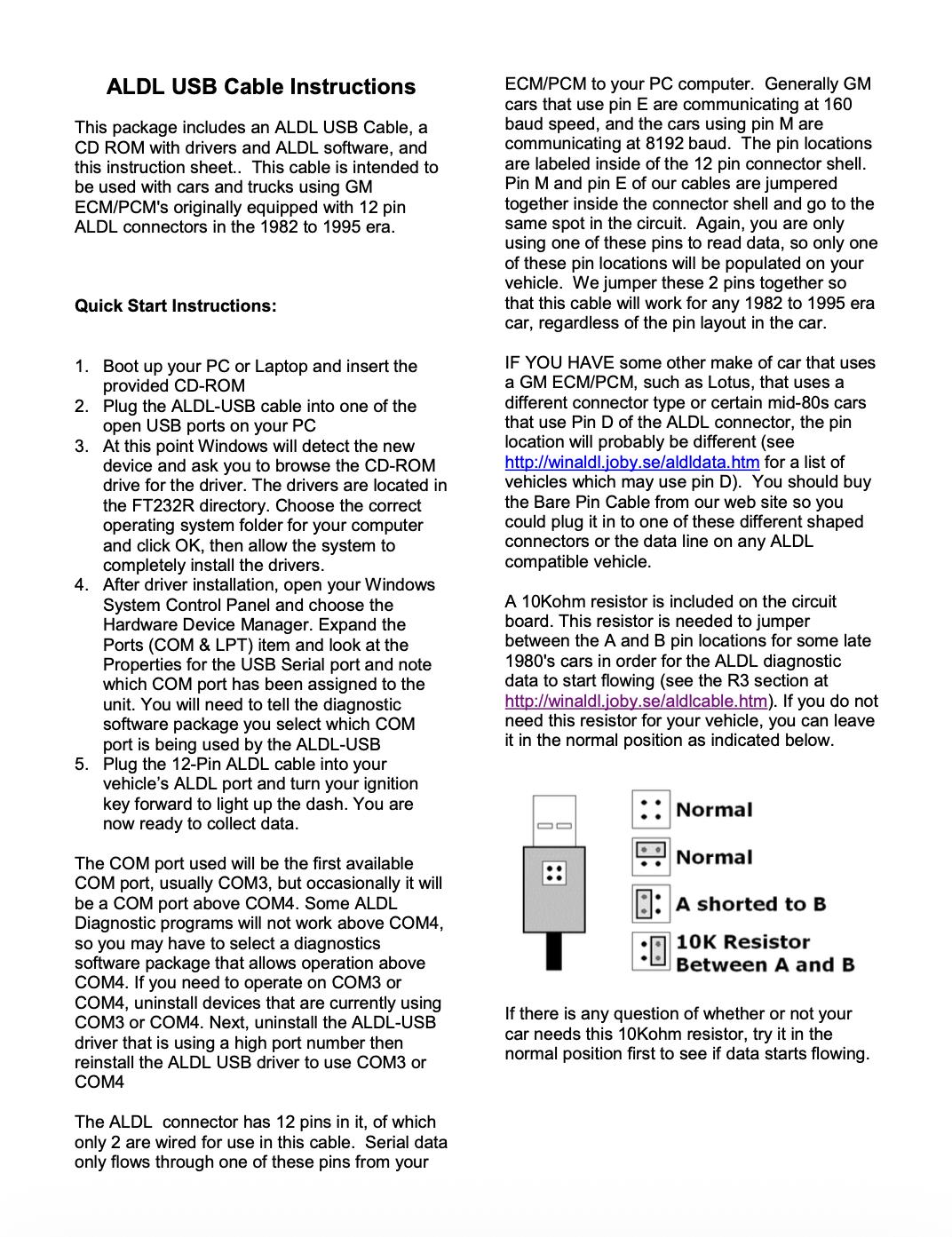

På kontakten finns en bygling som flyttas beroende på bilmodell. Se bild nedan. Normal används till TBI, TPI 1990-92 och LT1. Läget med 10K Resistor används till TPI MAF 1984-1989. A shorted to B används för att blinka fram felkoder.
